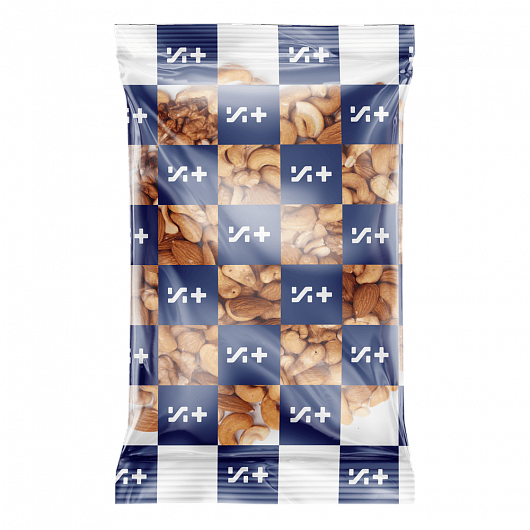

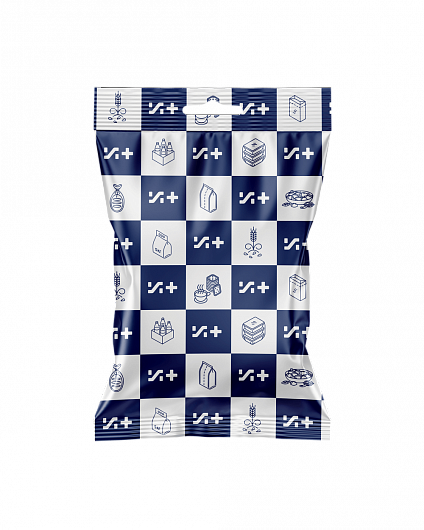

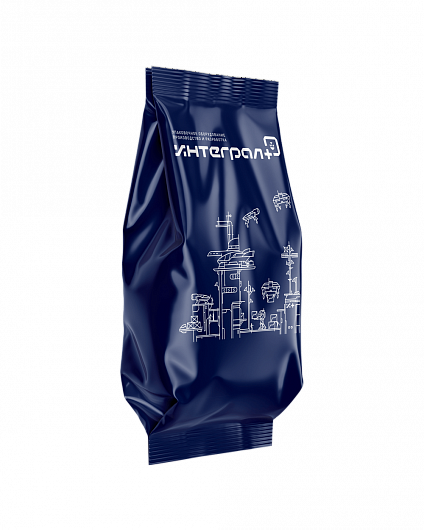

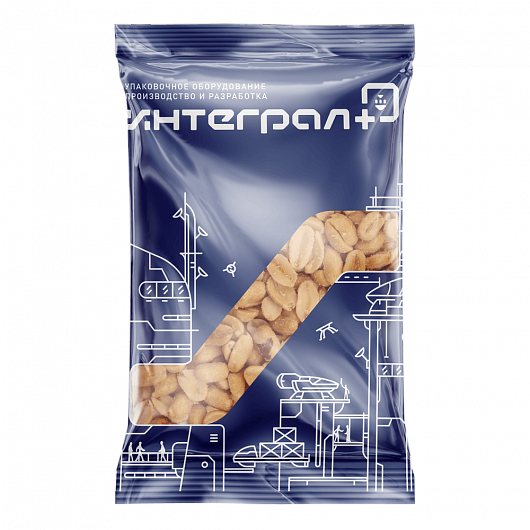

Предназначен для фасовки и упаковки любой умеренно пылящей сыпучей продукции: круп, снеков, гранул, макарон, зерна и т.д. Упаковщик формирует трёхшовные пакеты толщиной до 90 мкм из термосвариваемых плёнок на основе полипропилена со скоростью до 150 упак./мин.
Выбор комплектации
В базовую комплектацию входит:
2 568 000 руб.
Мультиголовочный дозатор с 14 ковшами
2 200 000 руб.
Стоимость:
Базовая цена:
4 768 000 руб.
Итоговая стоимость:
4 768 000 руб.
Заказать
Доставка оборудования осуществляется с помощью транспортной компании «Деловые линии» в любую точку мира.
Описание
Комбинационный дозатор весовыми карманами специального исполнения предназначен для точного дозирования по весу сухих сыпучих продуктов.
Принцип комбинационного дозирования позволяет добиться высокой точности фасовки при сохранении высокой производительности.
Характеристики
| Производительность, упак./мин | До 80 |
|---|---|
| Дозируемая масса, грамм, не более | 1000 |
| Размеры пакета: | |
| Длина, мм. | До 850 |
| Ширина, мм. | От 90 до 210 |
| Упаковочный материал | БОПП, комбинированная |
| Толщина пленки, мкм | От 25 до 90 |
| Максимальная ширина пленки, мм | 450 |
| Минимальная ширина пленки, мм | 205 |
| Диаметр рулона пленки, мм, не более | 350 |
| Вес рулона, кг, не более | 35 |
| Кол-во запоминаемых программ, шт | 30 |
| Привод размотки пленки | Асинхронный мотор-редуктор |
| Привод протяжки пленки | Серводвигатель |
| Привод продольной сварки | Пневмоцилиндр |
| Привод поперечной сварки | Серводвигатель |
| Объем грузоприемного ковша, литров | 1,3 |
| Объем накопительного бункера, литров | |
| Электропитание дозатора | 220 В, 50 Гц, 1.5 кВт |
| Электропитание устройства упаковки | 380 В, 50 Гц, 3 кВт |
| Расход воздуха, л/мин | 3 за цикл |
| Давление воздуха, Мпа | 0,6 |
| Уровень шума, дБ, не более | 75 |
| Тип фотоэлектрического позиционера | оптический, энкодер |
| Тип устройства для печати | Термотрансферный, струйный |
| Материал корпуса | конструкционная сталь |
| Материал контактных поверхностей | Материалы разрешенные в пищевой промышленности |
| Габаритные размеры устройства (дл × шир × выс), мм | 2600х2200х4000 |
| Вес, кг | 1000 |
Возможности оптимизации
Процесс фасовки и упаковки можно полностью автоматизировать с помощью группы транспортёров, чтобы облегчить и ускорить подачу продукции в приёмный бункер дозатора, а также вывод готовых упаковок на сортировочный стол.
Система подачи продукции состоит из подающего транспортёра, исполнение которого подбирается исходя из особенностей продукта, и бункера-питателя, в который загружается продукция.
Отводящий транспортёр перемещает готовые упаковки на поворотный или сортировочный стол.
Для автоматической маркировки упаковок комплекс можно интегрировать с аппликатором этикеток и/или термотрансферным принтером для печати даты и/или печати штрих-кодов.
Принцип работы

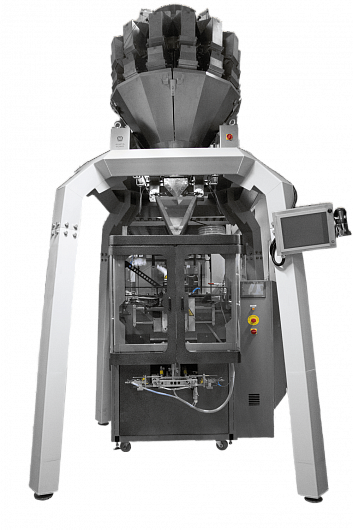

Дозатор. Дозатор состоит из каркаса круглой формы с расположенной в центре приемной воронкой, от которой радиально отходят 14 дозирующих ручьев.
Каждый ручей включает в себя питающий вибролоток, накопительную и весовую корзину.
Под весовыми корзинами расположены отводящие скаты, предназначенные для передачи итоговой дозы в упаковочную машину.
Открытие корзин производится шаговыми двигателями.
При каждом цикле дозирования компьютер дозатора проводит опрос взвешивающих корзин и из имеющихся там порционных весов продукта выбирает комбинацию, наиболее близкую по весу к заданной дозе. Происходит одновременный сброс продукта из выбранных взвешивающих корзин в устройство приема дозы.
Упаковщик. В течение одного рабочего цикла плёнка протягивается через формующий узел ремнями протяжки, обретая цилиндрическую форму. Далее приводится в действие вертикальный нагреватель, который соприкасаясь с формообразующим узлом сваривает плёнку и образует вертикальный шов будущего пакета. Горизонтальный шов сваривается с помощью непрерывно двигающегося массива, состоящего из сварочных губок и ножа для формирования горизонтальных швов и обрезки готового пакета соответственно. Массив приводится в действие серводвигателями, отвечающими за движение массива вверх-вниз и вперед-назад.
Управление машиной осуществляется с помощью сенсорного пульта управления, разработанного на базе OMRON.
