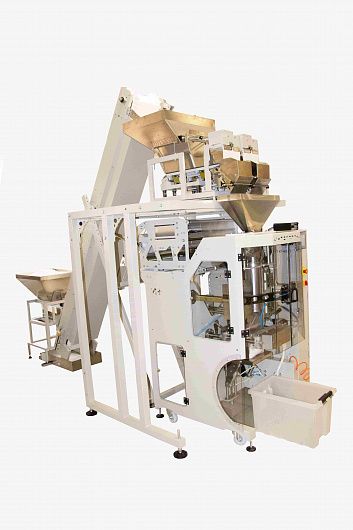

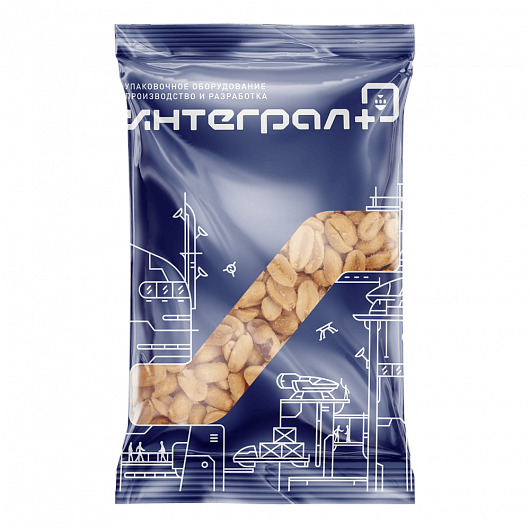

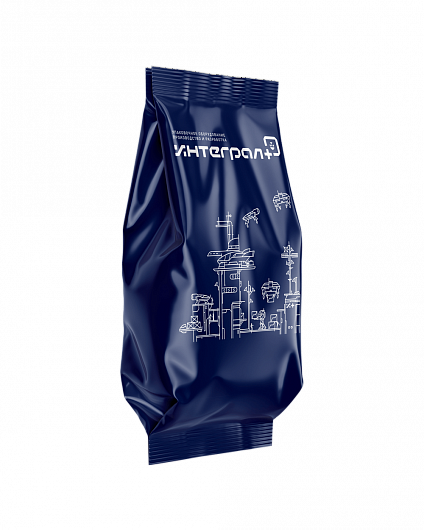

Комплекс предназначен для фасовки и упаковки любой умеренно пылящей сыпучей и мелкоштучной продукции: круп, кормов для животных, гранул, макарон, зерна и т.д. Упаковщик формирует трёхшовные пакеты толщиной до 100 мкм из любых термосвариваемых плёнок.
Выбор комплектации
В базовую комплектацию входит:
1 393 200 руб.
349 800 руб.
Дополнительно комплектуется:
Формирует пакет из рулона плёнки. Для каждой ширины пакеты необходим свой узел. Один узел входит в базовую стоимость.
90 000 руб.
142 464 руб.
Бункер для загрузки продукции и дальнейшей подачи на транспортёр
108 120 руб.
Печать даты на упаковке.
100 000 руб.
Высокоскоростной аппликатор этикеток.
414 720 руб.
470 000 руб.
Используется при работе на полипропиленовых плёнках при скорости от 30 упак./мин для автоматической центровки рулона.
100 000 руб.
Необходимо в случае фасовки сахаро- и влагосодержащий продуктов.
25 000 руб.
Стоимость:
Базовая цена:
1 743 000 руб.
Цена доп. опций:
1 450 304 руб.
Итоговая стоимость:
3 193 304 руб.
Заказать
Доставка оборудования осуществляется с помощью транспортной компании «Деловые линии» в любую точку мира.
МДВ-21 — модуль дозирования весовой с двумя ручьями и одним каскадом. Подходит для фасовки легкосыпучих мелкофракционных продуктов.
Производительность комплекса зависит от массы выбранной дозы, так например, оборудование может упаковывать сахар по 100 гр. со скоростью 16 упак./мин, а по 900 гр - около 9 упак./мин. при общей заданной погрешности не более 1%.
| Производительность, упак./мин | до 16 |
|---|---|
| Дозируемая масса, грамм, не более | 3000 |
| Размеры пакета: | |
| Длина, мм. | от 80 до 300 |
| Ширина, мм. | от 70 до 265 |
| Упаковочный материал | полипропилен, комб. Пленка, ПЭ |
| Толщина пленки, мкм | от 50 до 100 |
| Максимальная ширина пленки, мм | 600 |
| Минимальная ширина пленки, мм | 165 |
| Диаметр рулона пленки, мм, не более | 350 |
| Вес рулона, кг, не более | 30 |
| Кол-во запоминаемых программ, шт | 30 |
| Привод размотки пленки | Асинхронный мотор-редуктор |
| Привод протяжки пленки | Асинхронный мотор-редуктор |
| Привод продольной сварки | Пневмоцилиндр |
| Привод поперечной сварки | Пневмоцилиндр |
| Объем грузоприемного ковша, литров | 5 |
| Объем накопительного бункера, литров | 120 |
| Электропитание дозатора | 220 В, 50 Гц, 1 кВт |
| Электропитание устройства упаковки | 220 В, 50 Гц, 3,5 кВт |
| Расход воздуха, л/мин | 9,3 за цикл |
| Давление воздуха, Мпа | 0,6 |
| Уровень шума, дБ, не более | 75 |
| Тип фотоэлектрического позиционера | оптический, энкодер |
| Тип устройства для печати | Термический, термотрансферный, струйный |
| Материал корпуса | конструкционная сталь |
| Материал контактных поверхностей | Материалы разрешенные в пищевой промышленности |
| Габаритные размеры устройства (дл × шир × выс), мм | 1400x1200x2400 |
| Вес, кг | 638 |
Процесс фасовки и упаковки можно полностью автоматизировать с помощью группы транспортёров, чтобы облегчить и ускорить подачу продукции в приёмный бункер дозатора, а также вывод готовых упаковок на сортировочный стол.

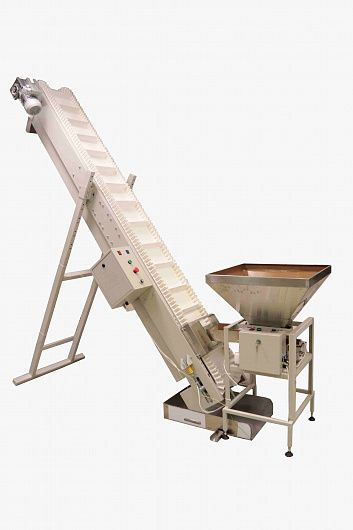

Система подачи продукции состоит из подающего транспортёра, исполнение которого подбирается исходя из особенностей продукта, и бункера-питателя, в который загружается продукция.
Отводящий транспортёр перемещает готовые упаковки на поворотный или сортировочный стол.
Для автоматической маркировки упаковок комплекс можно интегрировать с аппликатором этикеток и/или термотрансферным принтером для печати даты и/или печати штрих-кодов.
Дозатор. Работа устройства представляет собой повторяющиеся циклы взвешиваний и сбросов доз продукта в упаковщик.
Продукция, засыпанная в приёмный бункер дозатора с помощью вибрации равномерно движется по лотку в ковш, оснащенный датчиком контроля веса (тензометрический датчик). Как только масса продукта в ковше достигает заданного значения, контроллер автоматически даёт команду "выгрузка продукции", ковш открывается, высыпая продукцию в упаковщик.
Упаковщик. В течение одного рабочего цикла плёнка протягивается через формующий узел ремнями протяжки, обретая цилиндрическую форму. Далее пневматический привод приводит в действие вертикальный нагреватель, который соприкасаясь с формообразующим узлом сваривает плёнку и образует вертикальный шов будущего пакета. Горизонтальный шов также сваривается с помощью обособленно двигающегося массива, состоящего из сварочных губок и ножа для формирования горизонтальных швов и обрезки готового пакета соответственно.
Работа сварочных узлов устроена по принципу импульсного нагрева, что позволяет работать с полиэтиленом и/ или плёнками на его основе, а также любыми термосвариваемыми материалами.
Управление машиной осуществляется с помощью сенсорного пульта управления, разработанного на базе OMRON.
