Выбор комплектации
В базовую комплектацию входит:
480 000 руб.
730 000 руб.
Дополнительно комплектуется:
340 000 руб.

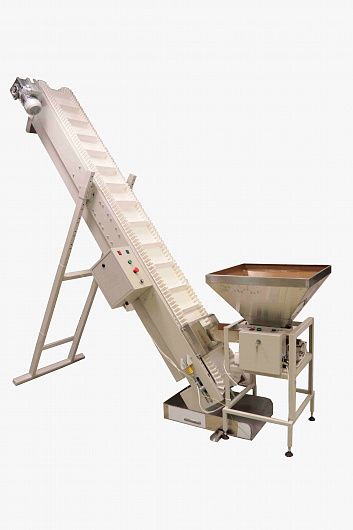

Бункер для загрузки продукции и дальнейшей подачи на транспортёр
170 000 руб.

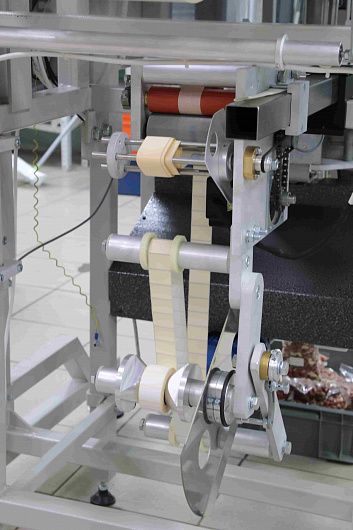

Автоматически клеит этикетку на пакет.
360 000 руб.

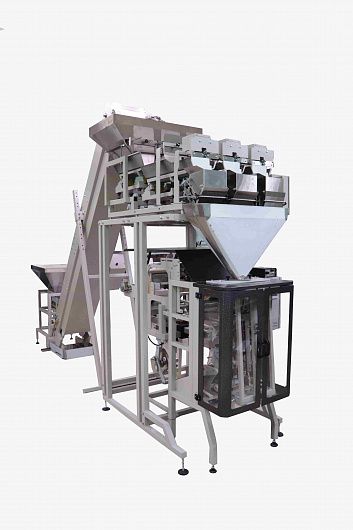

МДВ-32 — модуль дозирования весовой с тремя ручьями и двумя каскадами. Подходит для фасовки любых сыпучих продуктов, размер которых не превышает вареника или сушки. За счёт наличия второго каскада, продукция ровным слоем распределяется по лоткам, позволяя работать в том числе и с крупнокусковыми продуктами.
Производительность комплекса зависит от массы выбранной дозы и размеров единицы продукта, так например, комплекс может фасовать и упаковывать гранолу по 100 гр. со скоростью 10 упак./мин, а сушки по 450 гр - около 5 упак./мин. при этом погрешность в случае фасовки кусковых продуктов составляет одну единицу продукта, например одну сушку, а в случае легкосыпучей продукции - не более 1%.
Комплекс является широкоуниверсальным и может использоваться для фасовки и упаковки продукции размером от сахара до вареника, при этом время перенастройки с одного продукта на другой займет не более 30 минут.
ФАСОВОЧНО-УПАКОВОЧНЫЙ КОМПЛЕКС ДЛЯ СЫПУЧИХ ПРОДУКТОВ "ИНПАК-ЭКОНОМ + МДВ-32": видео обзор
Производительность, упак./мин | до 15 |
---|---|
Дозируемая масса, грамм, не более | 2000 |
Материал контактных поверхностей | Материалы разрешенные в пищевой промышленности |
Материал корпуса | конструкционная сталь |

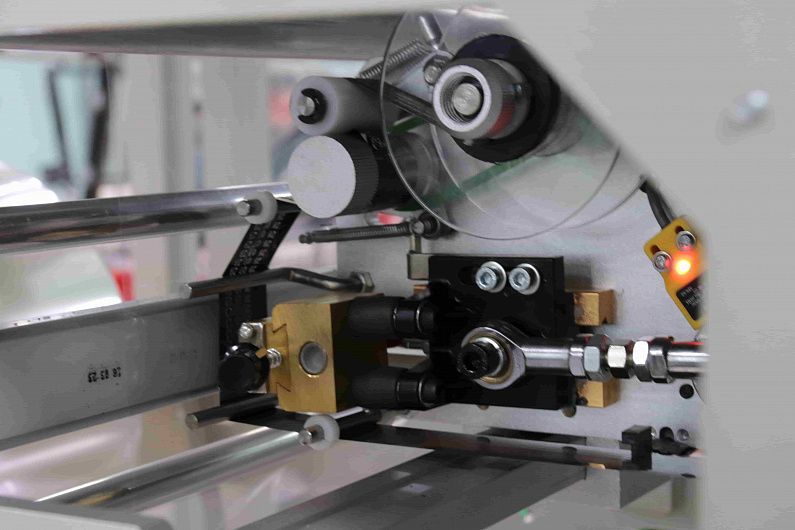

Тип устройства для печати | Термический, термотрансферный, струйный |
Тип фотоэлектрического позиционера | оптический, энкодер |
Уровень шума, дБ, не более | 75 |
Давление воздуха, Мпа | Не требуется |
Расход воздуха, л/мин | Не требуется |
Электропитание устройства упаковки | 220 В, 50 Гц, 1,6 кВт |
Электропитание дозатора | 220 В, 50 Гц, 0,5 кВт |
Объем накопительного бункера, литров | 81 |
Объем грузоприемного ковша, литров | 5 |
Привод поперечной сварки | Асинхронный мотор-редуктор |
Привод продольной сварки | Асинхронный мотор-редуктор |
Привод протяжки пленки | Шаго-моторный двигатель |
Привод размотки пленки | Механический |
Кол-во запоминаемых программ, шт | 30 |
Вес рулона, кг, не более | 25 |
Диаметр рулона пленки, мм, не более | 350 |
Минимальная ширина пленки, мм | 205 |
Максимальная ширина пленки, мм | 450 |
Толщина пленки, мкм | От 20 до 50 |
Упаковочный материал | Полипропилен, БОПП |
Ширина, мм. | От 90 до 220 |
Длина, мм. | От 50 до 300 регулируемая |
Вес, кг | 175 |
Габаритные размеры устройства (дл × шир × выс), мм | 1660x1200x2200 |
Составляющие фасовочно-упаковочной линии:
1. Бункер-питатель
Предназначение:
Для засыпки, накопления и подачи сыпучих и мелкокусковых продуктов.
Бункер-питатель идеально подходит для пищевых и непищевых продуктов:
- Сыпучие и зерновидные материалы;
- Орехи и снэки;
- Кондитерские изделия: драже, сушки, конфеты, печенье;
- Макаронные изделия;
- Крестики для плитки и другие мелкоштучные товары.
Описание:
Представляет собой загрузочный лоток, который создает и регулирует поток продукции. В бункер загружается сыпучая и мелкоштучная продукция, которую он пропускает через специальный лоток.
Далее загруженные материалы равномерно поступают на специальную транспортировочную ленту и с помощью электродвигателя перемещаются для дальнейшей расфасовки и упаковки.
2. Транспортер подающий
Предназначение:
Для подъема и передвижения различных сыпучих или мелкоштучных продуктов в специальный приемный отсек для дальнейшей фасовки и упаковки.
Описание:
Равномерная подача происходит путем ее перемещения по постоянно функционирующему устройству, выполненному в виде ленты.
Согласно выбранным материалам и необходимым параметрам продукции подбирается оптимальная ширина и длина ленты, а также скорость, с которой будет осуществляться движение механизма.
Далее продукт по транспортеру поступает в бункер дозатора
3. Весовой дозатор
Предназначение:
Для пищевой и непищевой отрасли, в сельском хозяйстве и фармацевтике.
Весовой дозатор используется для дозировки такой сыпучей продукции, как:
- Сахарный песок;
- Крупа;
- Соль;
- Орехи;
- Снэковая продукция;
- Мука;
- Специи;
- Какао;
- Сухое молоко и др..
Описание:
С помощью весовых дозаторов можно произвести точную дозировку компонентов конечного продукта. Благодаря специальному отсеку вся продукция остается на месте, а контрольно-динамические весы на протяжении всего процесса измеряют вес.
Использование данного дозатора дает возможность осуществлять максимально точное дозирование в нескольких режимах: ручном, полуавтоматическом и автоматическом.
Весовой дозатор дозирует продукт по весу и скидывает продукт в вертикальную упаковочную машину.
4. Вертикальная упаковочная машина
Предназначение:
Данное оборудование предназначено для автоматического формирования упаковок из рулонных термосвариваемых материалов.
Используется для упаковки сыпучих пищевых продуктов (крупы, макароны, кофе, сахар, чай, ягоды, конфеты), травяных сборов, семян, кормов для животных, стиральных порошков и других гранул.
В зависимости от модели и дополнительных опций, вертикальный упаковочный автомат может формировать разные виды упаковок:
- трехшовный пакет (подушка);
- пакеты с плоским дном (гассет);
- пакет с еврослотом;
- пакеты с проваренными гранями;
- пакет увеличенного объема;
- пакет саше;
- пакет-пирамидка.
Описание:
Упаковщик формирует трехшовные пакеты из пленок на основе полипропилена.
Для точной дозировки упаковываемой продукции вертикальная упаковочная машина комплектуется весовым или шнековым дозатором.
После упаковки пакета продукт поступает на отводящий транспортер.
5. Отводящий транспортер
Предназначение:
Для перемещения готовой упакованной продукции от фасовочно-упаковочного оборудования до приемного стола. Данное оборудование может применяться не только в составе фасовочно-упаковочных линий, но также использоваться и как самостоятельная единица для перемещения упакованных смесей и изделий без упаковки, например, сыпучих продуктов, мелкоштучной продукции, полуфабрикатов.
Описание:
Отводящий транспортёр представляет собой металлический каркас со специальной подвижной лентой и двигателем с редуктором. Сверху и снизу каркаса установлены шипованные валы, которые прокручивают ленту.
Транспортер перемещает готовые упаковки на приемный сортировочный стол или на следующий модуль упаковки.
6. Приемный стол
Предназначение:
Для приёма и накопления поступающих от упаковочной машины пакетов с расфасованными сыпучими пищевыми и непищевыми продуктами.
Дозатор. Работа устройства представляет собой повторяющиеся циклы взвешиваний и сбросов доз продукта в упаковщик. Продукция, засыпанная в приёмный бункер дозатора с помощью вибрации равномерно движется по лотку в ковш, оснащенный датчиком контроля веса (тензометрический датчик). Как только масса продукта в ковше достигает заданного значения, контроллер автоматически даёт команду "выгрузка продукции", ковш открывается, высыпая продукцию в упаковщик.
Упаковщик. В течение одного рабочего цикла плёнка протягивается через формующий узел полиуретановыми роликами, обретая цилиндрическую форму. Далее в действие электродвигатель приводит подвижную раму, на который расположены горизонтальный и вертикальный тэны, сваривающие плёнку, образуя вертикальный и горизонтальный швы будущего пакета. Обрезка готового пакета происходит в момент соприкосновения сварочных губок, одна пара которых расположена на подвижной раме, а вторая закреплена на машине.
В зависимости от желаемой формы и типа пакета, оборудование комплектуется дополнительными модулями, работа которых синхронизирована с основным циклом формирования пакета.
