Комплекс предназначен для автоматической фасовки и упаковки любой сыпучей продукции: зернового кофе, макарон, драже и т.д. в трёхшовные пакеты толщиной до 100 мкм из любых термосвариваемых плёнок.
Упаковка для
Типы упаковки
Выбор комплектации
В базовую комплектацию входит:
1 434 000 руб.
504 000 руб.
Дополнительно комплектуется:
Формирует пакет из рулона плёнки. Для каждой ширины пакеты необходим свой узел. Один узел входит в базовую стоимость.
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
100 000 руб.
156 000 руб.
Бункер для загрузки продукции и дальнейшей подачи на транспортёр
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
138 000 руб.
Печать даты на упаковке.
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
95 000 руб.
Высокоскоростной аппликатор этикеток.
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
414 720 руб.
470 000 руб.
Используется при работе на полипропиленовых плёнках при скорости от 30 упак./мин для автоматической центровки рулона.
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
115 000 руб.
Необходимо в случае фасовки сахаро- и влагосодержащий продуктов.
![](/bitrix/templates/integral2/img/frame__block-8-question-mess-triangle.png)
25 000 руб.

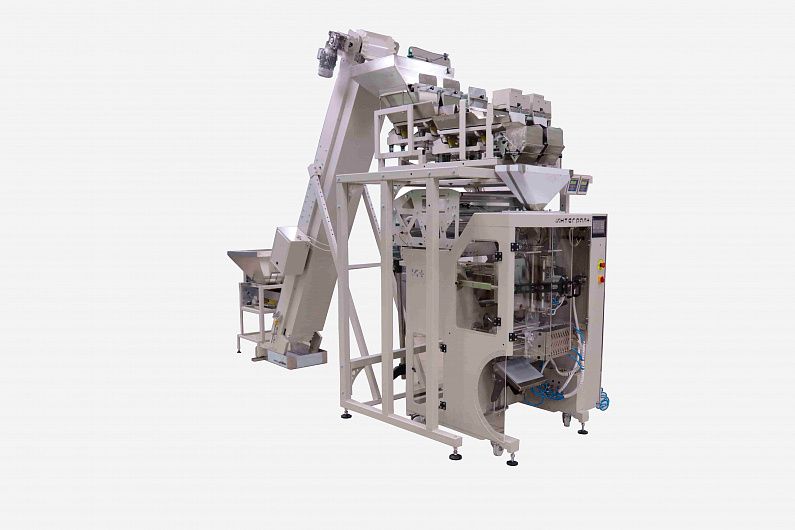

МДВ-22 — модуль дозирования весовой с двумя ручьями и двумя каскадами. Подходит для фасовки любых сыпучих продуктов, размер которых не превышает вареника или сушки. За счёт наличия второго каскада, продукция ровным слоем распределяется по лоткам, позволяя работать в том числе и с крупнокусковыми продуктами.
Производительность комплекса зависит от массы выбранной дозы и размеров единицы продукта, так например, оборудование может упаковывать гранолу по 100 гр. со скоростью 16 упак./мин, а сушки по 450 гр - около 9 упак./мин. при этом погрешность в случае фасовки кусковых продуктов составляет одну единицу продукта, например одну сушку, а в случае легкосыпучей продукции - не более 1%.
ФАСОВОЧНО-УПАКОВОЧНЫЙ КОМПЛЕКС "ИНПАК-ПУЛЬС + МДВ-22": видео обзор
Производительность, упак./мин | до 20 |
---|---|
Привод поперечной сварки | Пневмоцилиндр |
Материал контактных поверхностей | Материалы разрешенные в пищевой промышленности |
Материал корпуса | конструкционная сталь |
Тип устройства для печати | Термический, термотрансферный, струйный |
Тип фотоэлектрического позиционера | оптический, энкодер |
Уровень шума, дБ, не более | 75 |
Давление воздуха, Мпа | 0,6 |
Расход воздуха, л/мин | 9,3 за цикл |
Электропитание устройства упаковки | 220 В, 50 Гц, 3,5 кВт |
Электропитание дозатора | 220 В, 50 Гц, 1 кВт |
Объем накопительного бункера, литров | 120 |
Объем грузоприемного ковша, литров | 5 |
Привод продольной сварки | Пневмоцилиндр |
Дозируемая масса, грамм, не более | 3000 |
Привод протяжки пленки | Асинхронный мотор-редуктор |

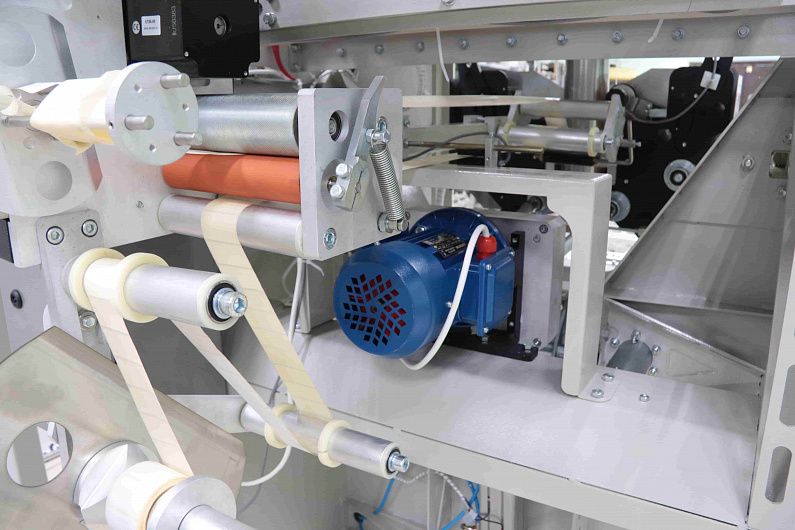

Привод размотки пленки | Асинхронный мотор-редуктор |
Кол-во запоминаемых программ, шт | 30 |
Вес рулона, кг, не более | 30 |
Диаметр рулона пленки, мм, не более | 350 |
Минимальная ширина пленки, мм | 165 |
Максимальная ширина пленки, мм | 600 |
Толщина пленки, мкм | от 50 до 100 |
Упаковочный материал | полипропилен, комб. Пленка, ПЭ |
Ширина, мм. | от 70 до 265 |
Длина, мм. | от 80 до 300 |
Размеры пакета: | |
Вес, кг | 605 |
Габаритные размеры устройства (дл × шир × выс), мм | 1600x1200x2400 |
Процесс фасовки и упаковки можно полностью автоматизировать с помощью группы транспортёров, чтобы облегчить и ускорить подачу продукции в приёмный бункер дозатора, а также вывод готовых упаковок на сортировочный стол.

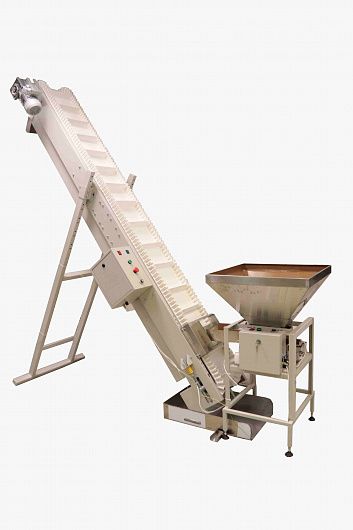

Система подачи продукции состоит из подающего транспортёра, исполнение которого подбирается исходя из особенностей продукта, и бункера-питателя, в который загружается продукция.
Отводящий транспортёр перемещает готовые упаковки на поворотный или сортировочный стол.
Для автоматической маркировки упаковок комплекс можно интегрировать с аппликатором этикеток и/или термотрансферным принтером для печати даты и/или печати штрих-кодов.
Дозатор. Работа устройства представляет собой повторяющиеся циклы взвешиваний и сбросов доз продукта в упаковщик.
Продукция, засыпанная в приёмный бункер дозатора с помощью вибрации равномерно движется по лотку в ковш, оснащенный датчиком контроля веса (тензометрический датчик). Как только масса продукта в ковше достигает заданного значения, контроллер автоматически даёт команду "выгрузка продукции", ковш открывается, высыпая продукцию в упаковщик.

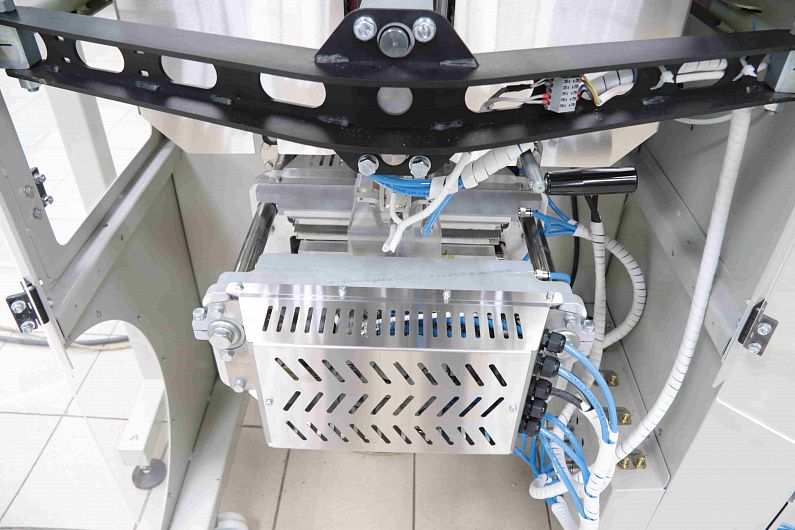

Упаковщик. В течение одного рабочего цикла плёнка протягивается через формующий узел ремнями протяжки, обретая цилиндрическую форму. Далее пневматический привод приводит в действие вертикальный нагреватель, который соприкасаясь с формообразующим узлом сваривает плёнку и образует вертикальный шов будущего пакета. Горизонтальный шов также сваривается с помощью обособленно двигающегося массива, состоящего из сварочных губок и ножа для формирования горизонтальных швов и обрезки готового пакета соответственно.
Работа сварочных узлов устроена по принципу импульсного нагрева, что позволяет работать с полиэтиленом и/ или плёнками на его основе, а также любыми термосвариваемыми материалами.

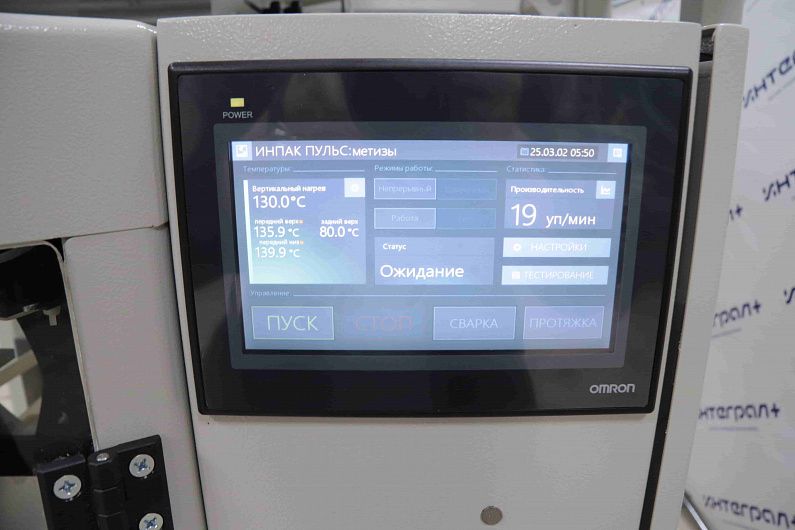

Управление машиной осуществляется с помощью сенсорного пульта управления, разработанного на базе OMRON.
Доставка осуществляется несколькими способами: 1) Заказчик самостоятельно забирает оборудование и груз едет от точки «А» до точки «Б»2) Мы доставляем оборудование до терминала транспортной компании, которую выбрал заказчик в Казани - осуществляется нашими силами (собственный автотранспорт).3) Срочные небольшие грузы (например, запчасти), в этом случае прибегаем к помощи авиаперевозок.4) Четвертый способ «смешанный», когда оборудование может ехать сначала автотранспортом, далее ЖД перевозка, и после доставка речным транспортом. Отправка груза, в основном, осуществляется транспортной компанией ПЭК, мелкие посылки - через СДЭКСроки доставки груза уточняйте у своего менеджера. В среднем, доставка осуществляется от 2 до 5 дней, дальние направления – от 1 недели. Оплата: 1) Оплачивается доставка, после этого ООО "Интеграл Плюс" по договору с транспортной компанией оплачивает выставленный счёт;2) Оплата напрямую ТК по счёту.
Гарантия на упаковочное оборудование 12 месяцев
После покупки оборудования вы получаете гарантию на 1 год. Она включает в себя:
- онлайн-консультации по пуско-наладке и отладке всех процессов;
- доставку запчастей и ремонт за наш счет при необходимости;
- решение всех вопросов, связанных с бесперебойной и продуктивной работой оборудования.
Гарантия на 2 года.Для того, чтобы получить заводскую гаратнию на 2 года, необходимо провести пуско-наладочные работы.
Гарантия на 3 года.Расширенную гарантию на 3 года можно приобрести за отдельную плату.
