Картонатор: как плоская заготовка становится коробом с продуктом и кодом
Статья · Автор: Максим, инженер-программист

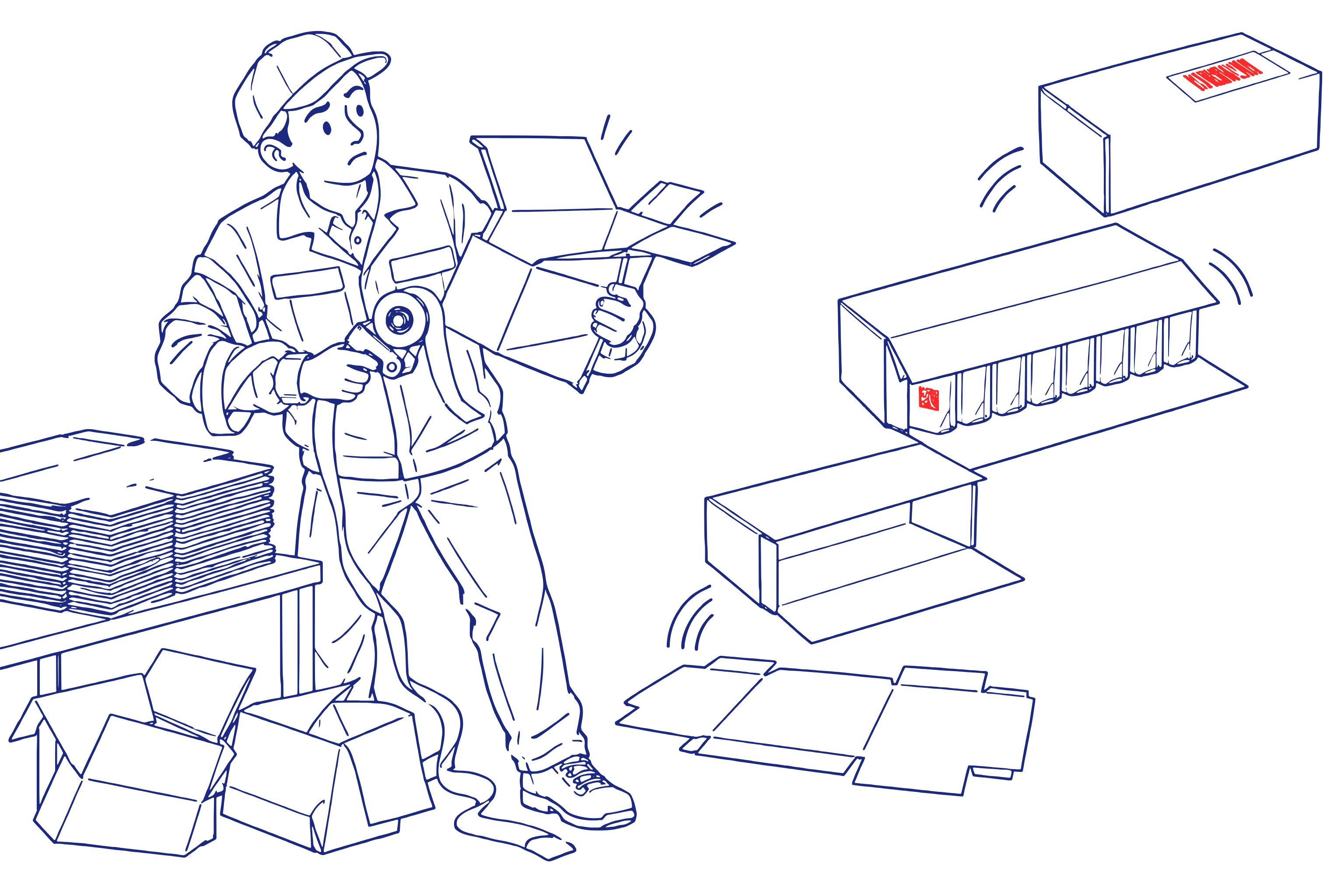

Коротко. Картонатор берёт из стопки плоскую заготовку, раскрывает её, задвигает внутрь группу пакетов и заклеивает клапаны. Наш «Инкар» в показанной комплектации укладывает их по восемь штук и выдаёт короба со скоростью 10 в минуту; паспортный предел — до 900 в час. Ниже — что происходит с картоном на каждом шаге, какой должна быть тара для машины и как в ту же линию встраивается маркировка «Честного знака»: проверка кода на каждом пакете и этикетка с общим кодом на крышке.
Что делает картонатор и где он стоит

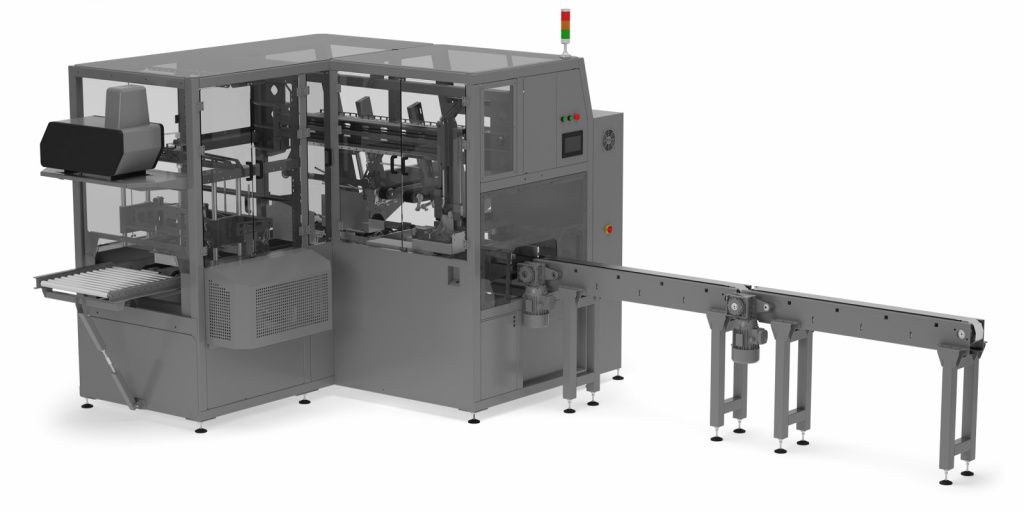

«Инкар» стоит после фасовочного автомата. К нему приходят готовые пакеты, от него уходит закрытая транспортная упаковка — её остаётся поставить на палету. Оператор один: он подкладывает заготовки в магазин и следит за экраном.
Какие бывают картонаторы и как выбирать между ними, мы разобрали в разделе «Картонаторы». Здесь — одна конкретная машина и её тара.
Заготовка: какой она приходит на машину
Тару для «Инкара» заказывают у производителя гофроупаковки. Он вырубает лист, приклеивает узкую полосу к крайней стенке и складывает изделие плашмя. В магазин оно попадает уже склеенным: остаётся раскрыть, наполнить и закрыть.
Что важно в заготовке:
- Материал — трёхслойный гофрокартон марок Т-22, Т-23 или Т-24.
- Склейка сделана заранее, ровно и без перекоса. Кривой шов не даст стенкам разойтись.
- Клапаны есть с обеих открытых сторон: два боковых и пара «верх — низ».
- Партия одна. Листы из разных партий отличаются жёсткостью сгибов, и настройку приходится править.
Показанная тара — шоубокс: у неё есть линия отрыва, по которой в магазине снимают верх и выставляют товар на полку прямо в ней. На цикл это не влияет, но линию отрыва учитывают при настройке присосок.
Размеры мы подбираем под ваше изделие и число вложений, поэтому готовой таблицы здесь нет. Перенастройка на другой размер делается маховиками и зажимами с линейками.
Как она складывается: подвигайте ползунок
Соберите короб сами: от плоской заготовки до закрытого короба
Двигайте ползунок и смотрите, что машина делает с заготовкой: от плоского листа до закрытого короба.
Порядок всегда один. Сначала закрывается сторона, дальняя от подачи: в неё упрётся группа. Потом идёт загрузка. Последней закрывается сторона, через которую группа вошла. С каждой стороны первыми загибаются боковые клапаны, поверх них на термоклей ложатся верхний и нижний.
Цикл по узлам

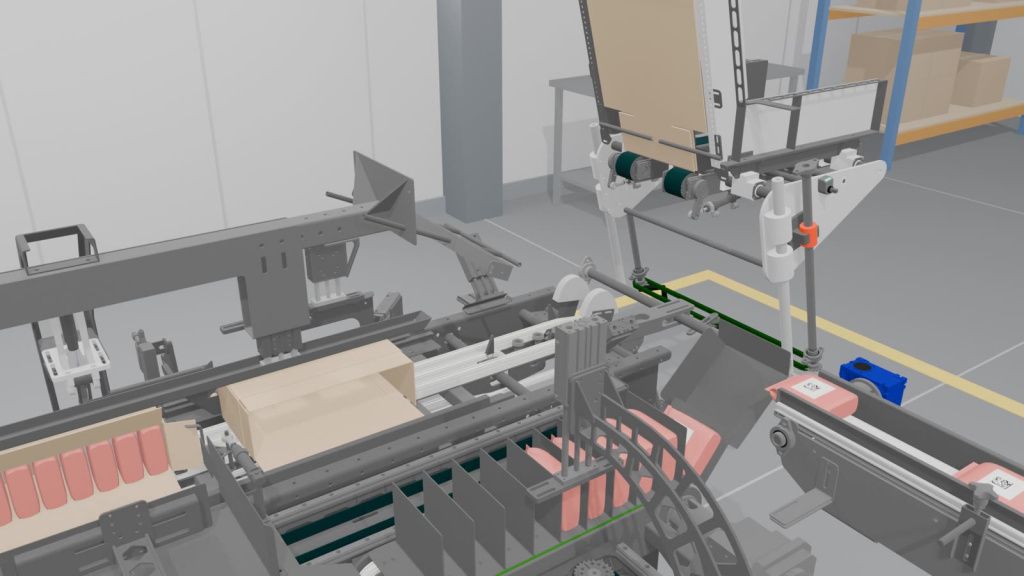

- Магазин. Стопка заготовок стоит вертикально. Рычаг с тремя присосками берёт крайнюю и вытягивает её. Пока рычаг идёт, стенки расходятся в рукав.
- Подача продукта. Пакеты едут по ленте по одному, плашмя. На скате каждый поворачивается и встаёт в ячейку цепного накопителя.
- Группа. Когда в ячейках набралось восемь, первый толкатель сдвигает их разом. Манипулятор сжимает группу с боков и переносит к месту загрузки.

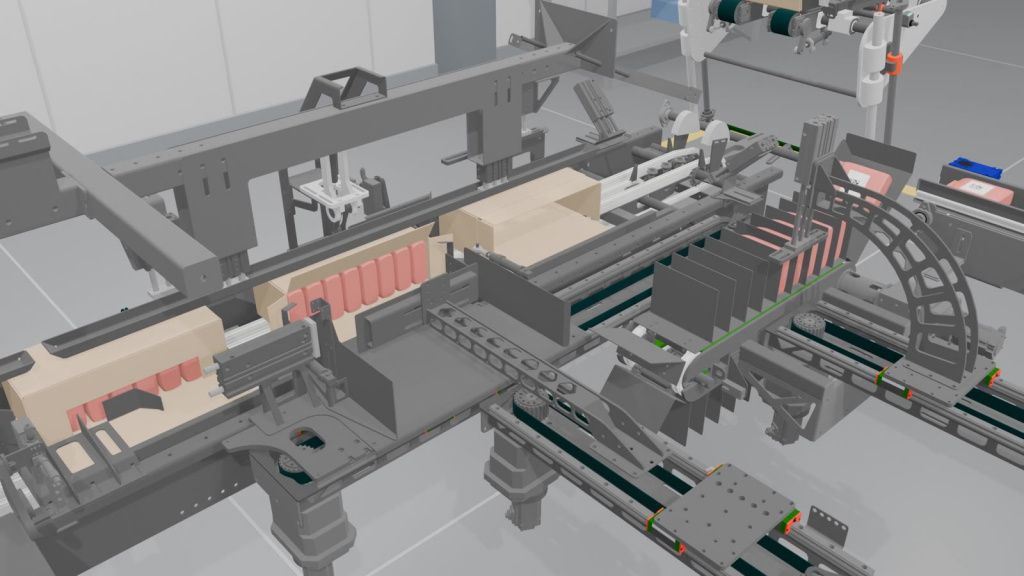

- Загрузка. Второй толкатель задвигает всю группу в лежащий на боку рукав.
- Закрытие. Складыватели загибают клапаны на ходу, термоклей схватывается сразу.
- Выход. Закрытая упаковка съезжает на рольганг.
Тара шагает по пяти станциям, и на каждой одновременно что-то происходит. Поэтому новая выходит каждые 6 секунд, хотя путь одной занимает больше. Если на ленте пусто, «Инкар» не выдаёт пустую тару, а ждёт.
Маркировка: код на каждом пакете и общий код на крышке

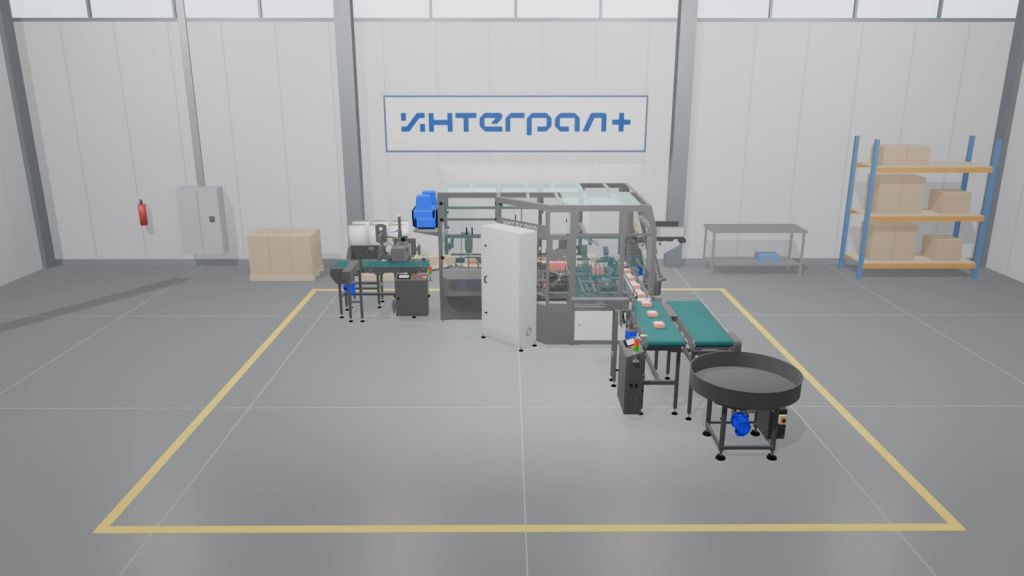

Если на пакетах стоит код «Честного знака», линию дополняют двумя участками — до и после «Инкара».

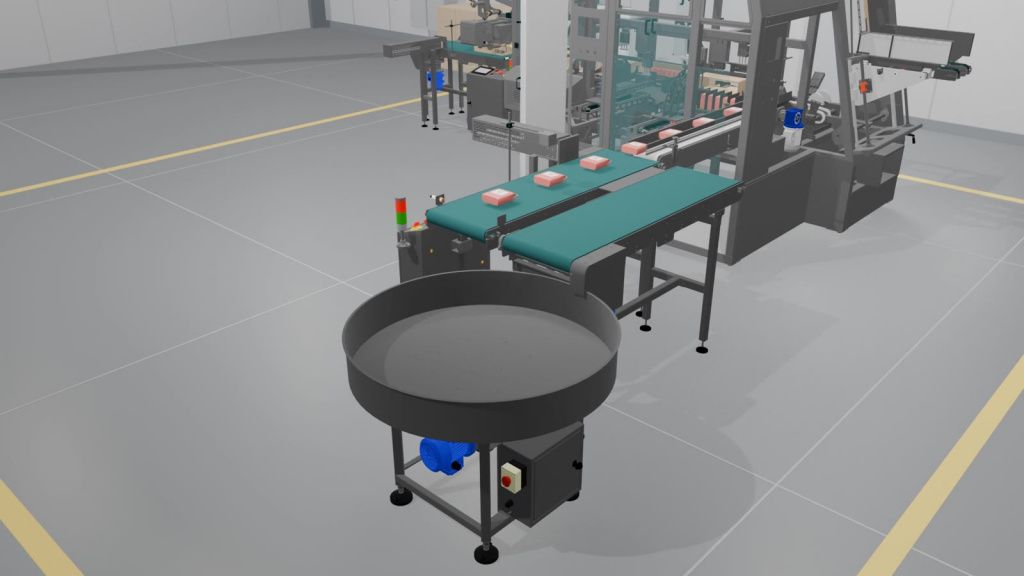

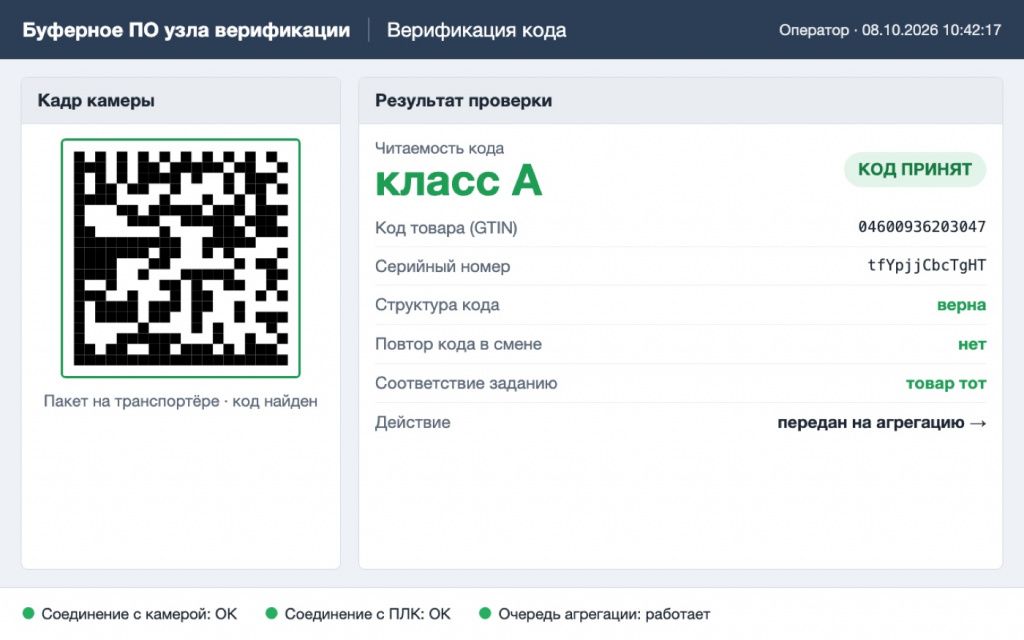

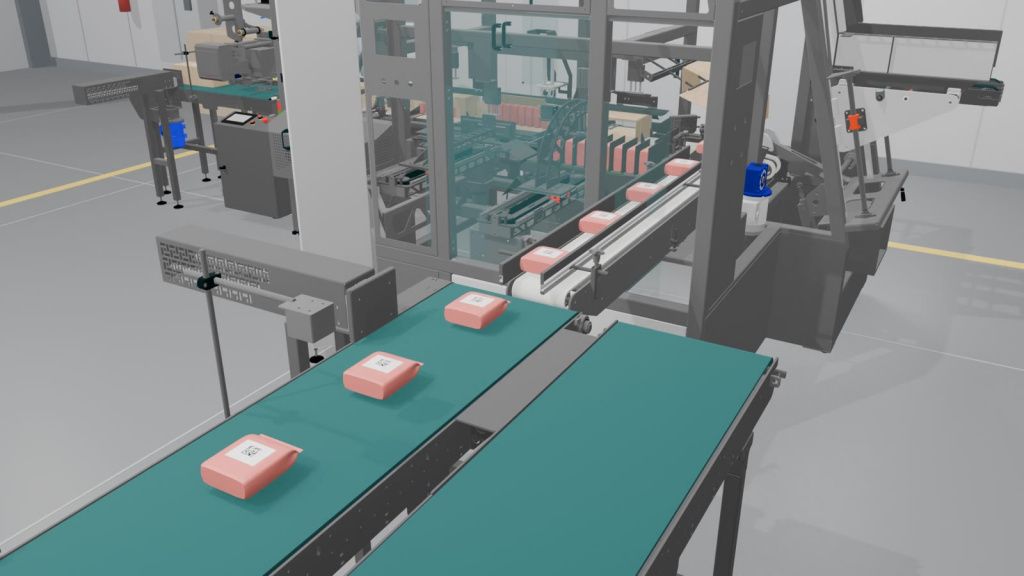

На входе каждый пакет проходит под камерой. Она читает код целиком. Пакет без кода, с нечитаемым или чужим кодом толкатель сбрасывает на отводящий транспортёр, и тот увозит его на поворотный накопительный стол. В тару попадает только проверенное.

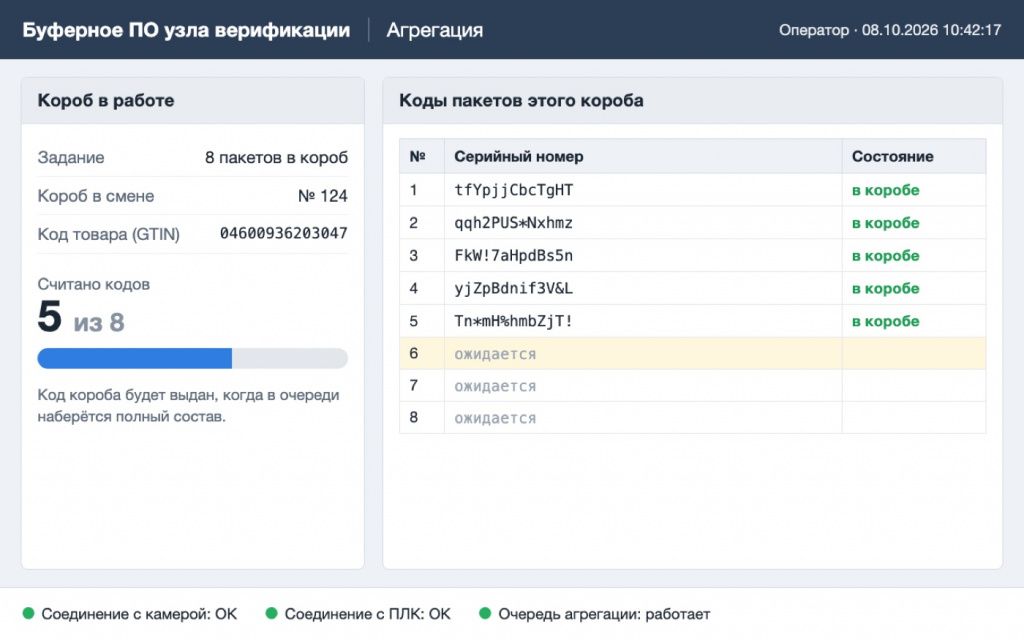

Внутри программа считает прочитанные коды. Восемь подряд — это состав одной упаковки. Как только состав набран, для него готов общий код.

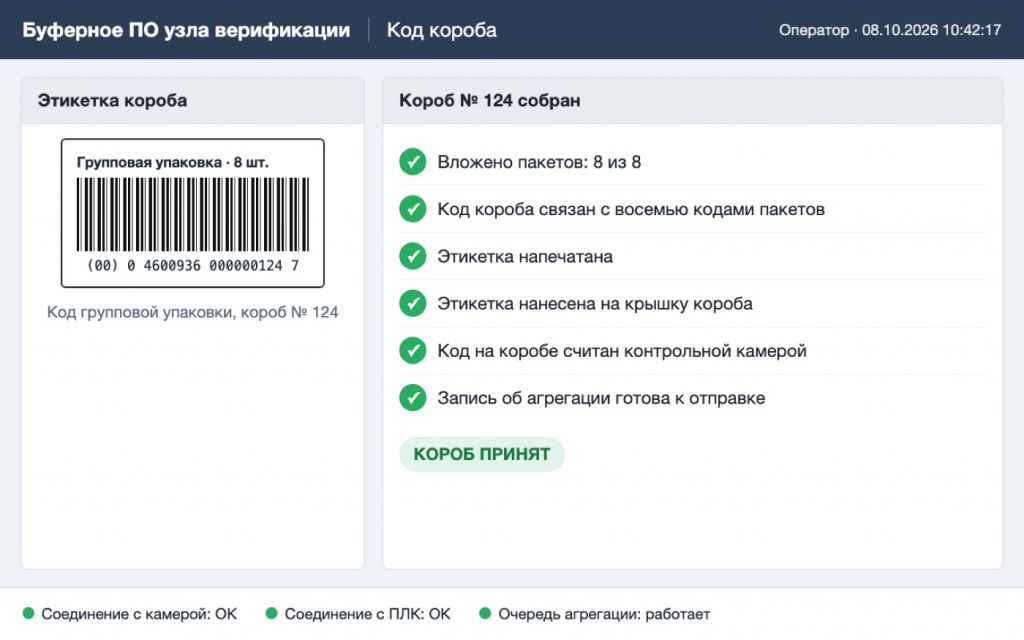

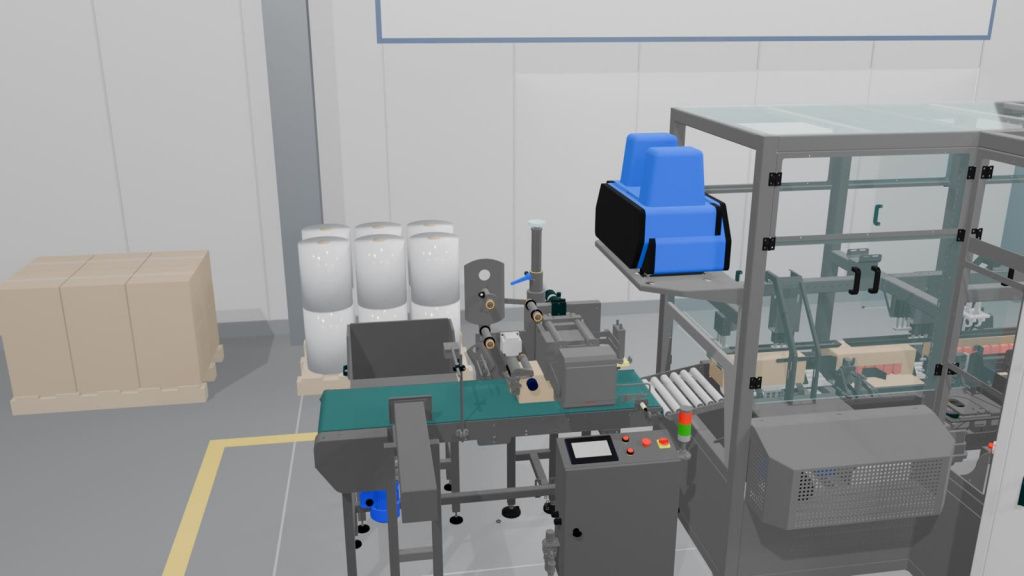

На выходе принтер печатает этикетку с этим кодом, аппликатор клеит её сверху, на крышку. Контрольная камера проверяет, что этикетка на месте и читается. После этого запись «что в какой упаковке лежит» готова к передаче — это и есть агрегация.
Как устроены сами участки проверки и нанесения, мы разобрали в статье о трёх способах автоматизировать маркировку. Коды из «Честного знака» получаете вы.
Какой способ подходит: руками, машиной или машиной с маркировкой
| Ваша задача | Что ставить | Что учесть |
|---|---|---|
| Несколько упаковок в минуту, формат меняется каждый день | Стол ручной укладки | Скорость держится на людях |
| Постоянный поток, один-два формата тары | «Инкар» | Нужна заготовка, склеенная заранее |
| Тот же поток, на пакетах код «Честного знака» | «Инкар» с участками проверки и агрегации | Нужны компьютер для программы и сжатый воздух |
Пришлите образцы продукта и заготовки — проверим, раскрывается ли она на присосках, и подберём комплектацию.
Характеристики
| Параметр | Значение |
|---|---|
| Производительность | до 900 в час; в показанной комплектации короба идут по 10 в минуту |
| Вложение | по 8 штук, на входе — 80 в минуту |
| Материал тары | трёхслойный гофрокартон Т-22, Т-23, Т-24 |
| Привод | сервопривод и пневматика |
| Питание | три фазы, 400 В, 50 Гц |
| Управление | сенсорный экран: счётчик за смену, скорость |
| Персонал | 1 оператор, обучение 1–3 дня |
Подробности — в карточке «Картонатор Инкар».
Типичные ошибки при выборе
- Заказать тару раньше оборудования. Сначала согласуйте развёртку с нами: от неё зависят присоски, упоры и складыватели.
- Считать только свою скорость. Десять упаковок — это поток на входе 80 в минуту. Если фасовочный автомат даёт меньше, «Инкар» будет ждать.
- Экономить на картоне. Мягкий лист не держит форму рукава, и группа упирается в стенку.
- Добавлять маркировку потом. Участки проверки занимают место до и после картонатора; его закладывают в планировку сразу.
- Не предусмотреть место для брака. Снятое на входе надо куда-то увозить и разбирать.
Сколько стоит и сколько ждать
Цена линии с «Инкаром» — от 8 000 000 ₽. Точную сумму называем после проработки технического задания: она зависит от продукта, числа вложений, размеров тары и от того, нужна ли маркировка.
Срок изготовления — от 50 рабочих дней с даты договора. Его отсчитывают назад от нужной даты и добавляют время на доставку и пусконаладку. Гарантия — от 24 месяцев. Монтаж, настройка под ваш продукт и обучение оператора входят в стоимость. Сдаём оборудование только на образцах заказчика.
Частые вопросы
Может ли «Инкар» сам склеивать заготовку из листа?
Нет. Он работает с тарой, склеенной по боковому шву заранее, и клеит только клапаны — термоклеем.
Можно ли укладывать не восемь штук, а другое число?
Да, число вложений и схему укладки закладываем в техническое задание.
Что будет, если кончились заготовки?
Магазин вмещает стопку с запасом, оператор подкладывает новые без остановки. Пустой магазин автоматика замечает и останавливает цикл.
Обязательно ли ставить маркировку?
Нет. «Инкар» работает и без неё. Участки проверки и агрегации добавляют, когда на пакетах есть код и нужен общий код на транспортной упаковке.
Подойдёт ли он для коробок с отрывным верхом?
Да, показанная тара как раз такая.
Хотите посмотреть на своём продукте?
Пришлите образцы продукта и эскиз тары, которую хотите получить. Мы предложим развёртку заготовки, посчитаем линию и покажем цикл на вашем изделии.
