Описание

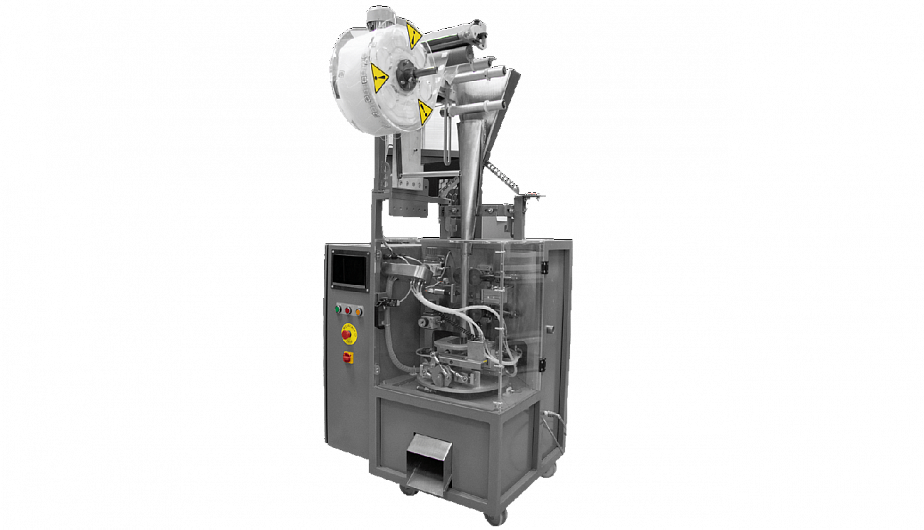

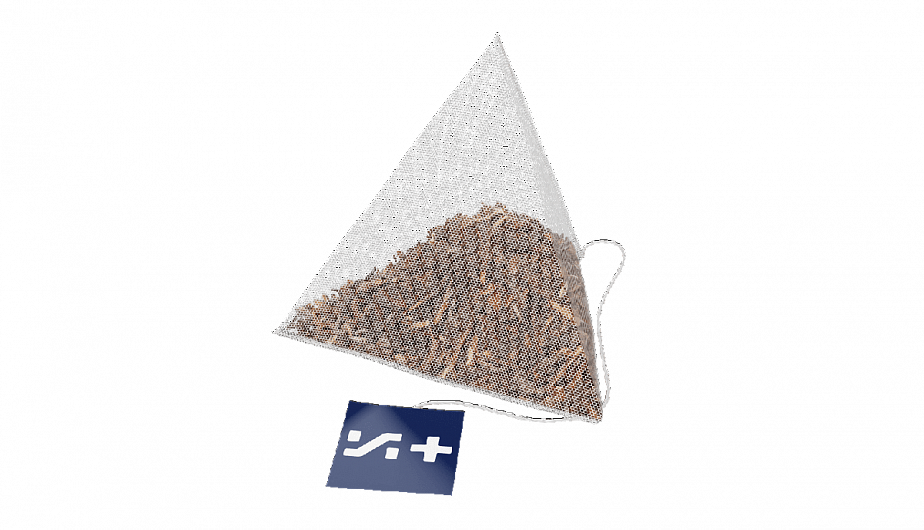

Предназначен для упаковки чая и трав в пакеты пирамидальной формы. Сварка осуществляется ультразвуком, что позволяет использовать нейлон в качестве материала для упаковки.
Для фасовки упаковываемой продукции ИНПАК-ТЕТРА комплектуется весовым дозатором МДВ-42 (мини), который позволяет с высокой точностью и скоростью фасовать дозы до 15 гр.
В нашей компании вы можете заказать:
Видео о вертикальном упаковщике Инпак-Тетра
Технология ультразвуковой сварки
Сенсорная панель управления
Характеристики
| Производительность, упак./мин | до 40 |
|---|---|
| Упаковочный материал | любая за исключением бумаги |
| Толщина пленки, мкм | от 20 до 50 |
| Максимальная ширина пленки, мм | 200 |
| Минимальная ширина пленки, мм | 120 |
| Диаметр рулона пленки, мм, не более | 350 |
| Вес рулона, кг, не более | 20 |
| Размеры пакета: | |
| длина | до 80 |
| ширина | от 40 до 80 |
| Кол-во запоминаемых программ, шт | 30 |
| Привод размотки плёнки | Асинхронный мотор-редуктор |
| Привод протяжки плёнки | Серводвигатель |
| Привод продольной сварки | Пневмоцилиндр |
| Привод поперечной сварки | Пневмоцилиндр |
| Напряжение электропитания | 220 В, 50 Гц |
| Потребляемая мощность, кВт | 2,5 |
| Расход воздуха, л/мин | 20 за цикл |
| Давление воздуха, МПа | 0,6 |
| Уровень шума, дБ, не более | 75 |
| Тип фотоэлектрического позиционера | оптоволокно, энкодер |
| Тип дозатора | любой |
| Тип устройства для печати | термический, термотрансферный |
| Материал корпуса | конструкционная сталь |
| Материал контактных поверхностей | Материалы разрешенные в пищевой промышленности |
| Габаритные размеры, мм | 1000х800х1950 |
| Вес, кг | 120 |
Возможности автоматизации

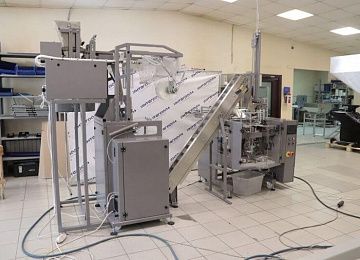

Процесс фасовки и упаковки можно полностью автоматизировать с помощью группы транспортёров, чтобы облегчить и ускорить подачу продукции в приёмный бункер дозатора, а также вывод готовых упаковок на сортировочный стол.
Система подачи продукции состоит из подающего транспортёра, исполнение которого подбирается исходя из особенностей продукта, и бункера-питателя, в который загружается продукция.
В случае необходимости упаковывать пирамидки в трёхшовные пакеты, оборудование комплектуется счётным транспортером для дальнейшей подачи установленного числа пирамидок в упаковщик.
Также ИНПАК-ТЕТРА можно объединиться с машиной, формирующей упаковки типа "Саше", для получения пирамидок в индивидуальной упаковке.
Принцип работы
В качестве основного расходного материала ИНПАК-ТЕТРА использует нейлон. Рулон такого материала с заранее приклеенными ярлычками, одевается на вал и, согласно схеме, заправляется в формующий узел.
В течение одного рабочего цикла плёнка протягивается через формующий узел стальными роликами протяжки, обретая цилиндрическую форму. Вертикальный шов сваривается ножом, на который подается ультразвук, массив с ножом приводится в действие пневматическим приводом. Во время сварки вертикального шва образуется излишек нейлона, который удаляется с помощью воздуховода.
Далее пневматический привод приводит в действие пластины, которые фиксируют положение материала и поворачивают заготовку будущей упаковки на 90° для сварки горизонтального шва и обрубки готовой упаковки.
Управление машиной осуществляется с помощью сенсорного пульта управления, разработанного на базе OMRON.
